视觉检测设备直线运动怎么配？同步带+齿轮齿条组合方案详解（附选型表）

做视觉检测设备的工程师经常遇到同一个问题：一台检测机里，输送轴要跑 1 米以上，升降轴只有几十到三百毫米，两种行程、两种负载、两种精度要求——直线模组到底怎么配，才不会又贵又慢？

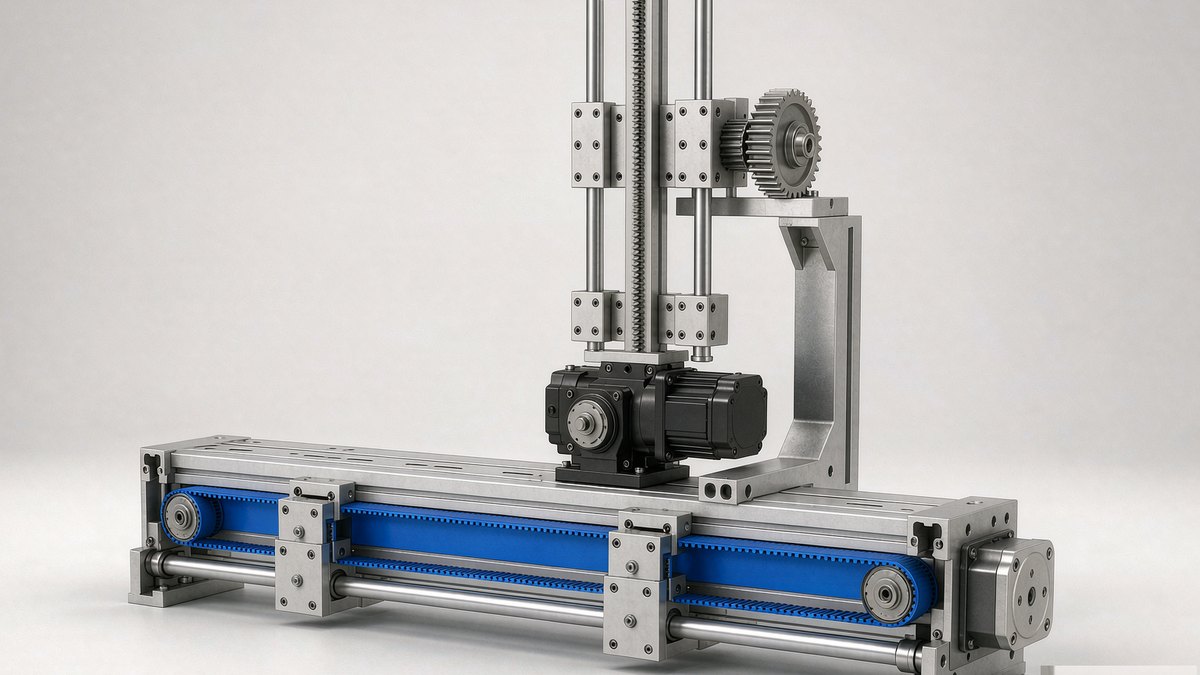

我们最近给一家苏州的视觉检测设备厂商配套了一整套直线运动方案（瓶胚外观检测机，节拍 48000 件/小时级别），今天把这套"同步带模组 + 齿轮齿条模组"组合配置完整拆开讲：为什么长行程用同步带、短行程升降用齿条，两根轴各自的关键参数，以及 3 个最容易踩的坑。

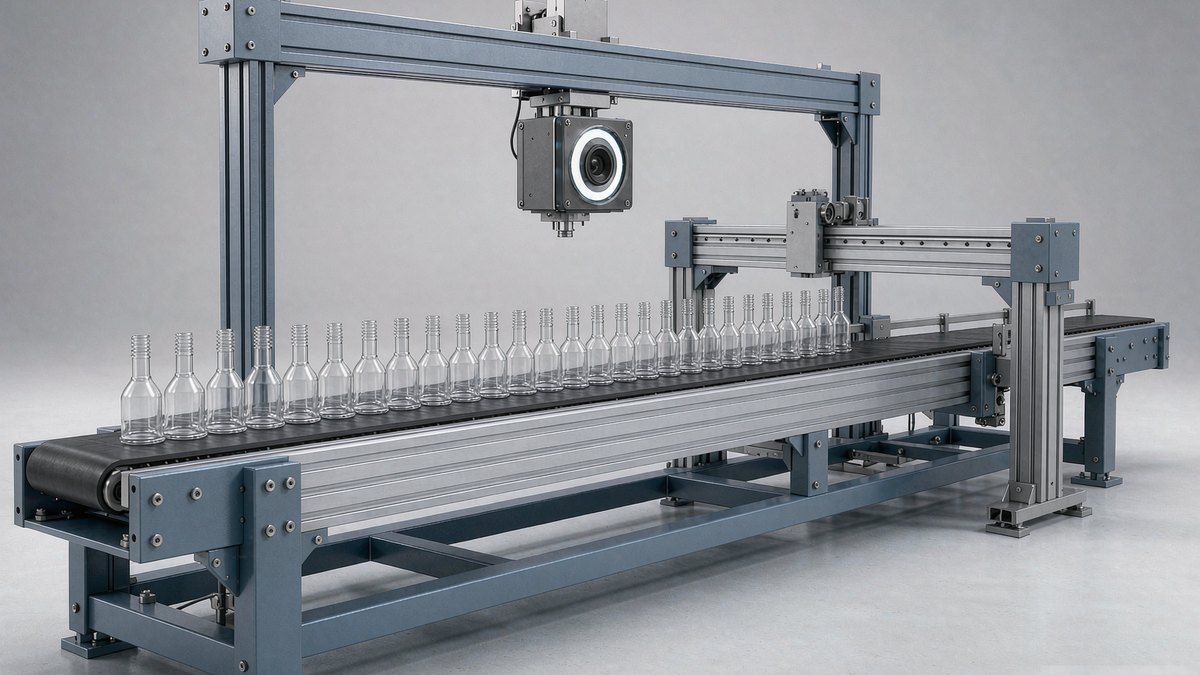

一、先看这台设备的运动轴：一根输送、一根升降

这台瓶胚检测机的运动部分并不复杂，就两根轴：

为什么这么分工？往下看。

二、长行程输送轴：为什么选同步带模组

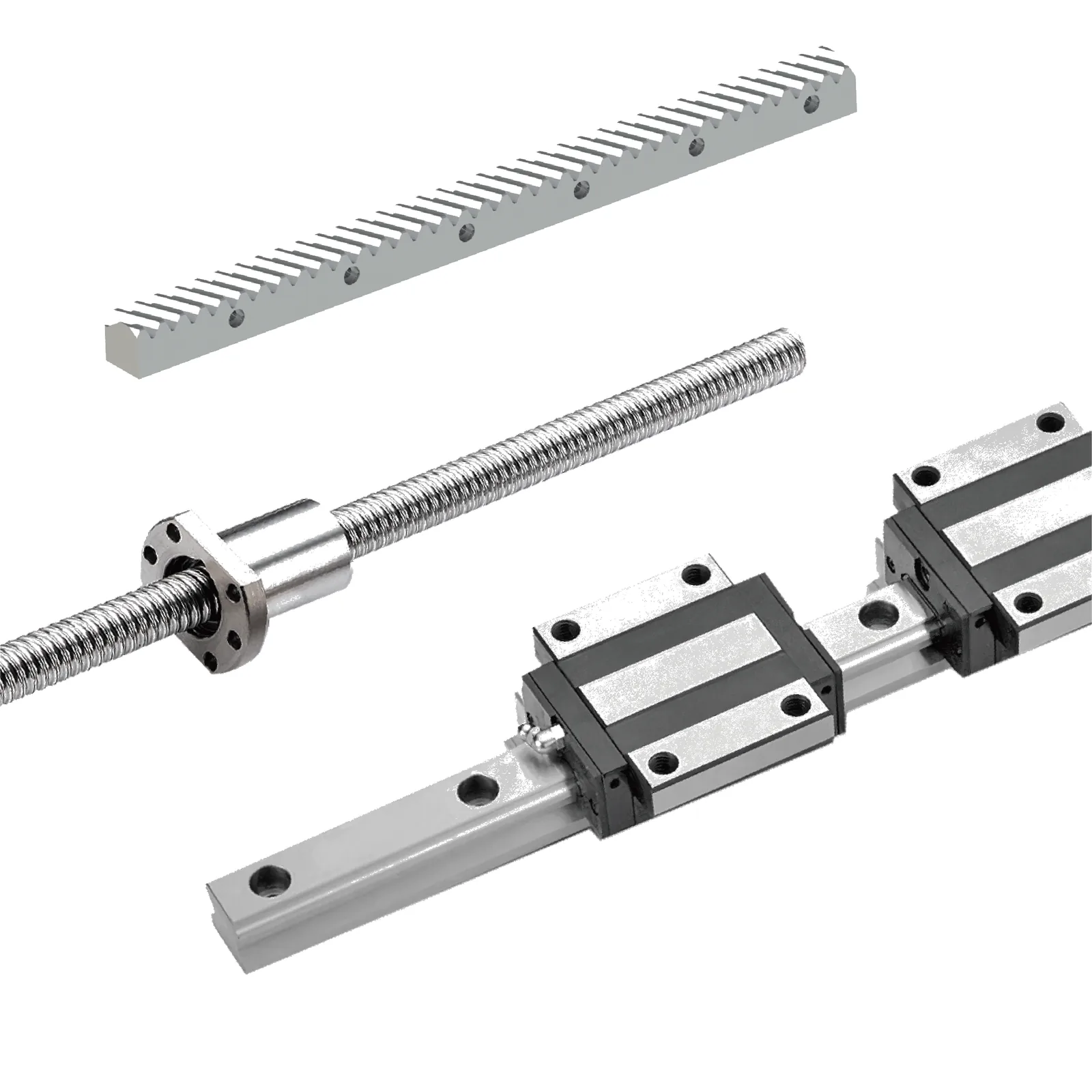

同步带模组的内部结构，简单说就四样东西：电机+减速机驱动同步带轮，同步带拖动滑座，导轨负责导向，光电开关负责定位。没有丝杆，没有齿轮啮合，所以它天生适合干"跑得快、跑得远"的活：

• 行程灵活：这台设备 X 轴要 1200mm，我们用的是两段 600mm 底座拼接——单根太长不好运输、现场也进不了电梯，拼接口打好定位销精度不受影响；
• 速度快：同步带模组最快速度普遍能做到 1~2m/s，远超丝杆模组（一般 0.5m/s 以内），检测节拍高的产线必须靠它；
• 成本低、免维护点多：同行程下同步带方案比滚珠丝杆便宜 20%~40%，且长行程不存在丝杆临界转速和下垂问题。

这台设备的 X 轴用了 6 个滑块（比常规 2 个多 3 倍），因为夹具+产品的重量全部压在滑座上，多滑块分摊载荷，变形小、寿命长。

三、短行程升降轴：为什么选齿轮齿条模组

Z 轴只有 300mm 行程，为什么不用同步带、也不用丝杆，而是齿轮齿条模组？

• 垂直升降不怕自重下滑：同步带传动靠带齿啮合，垂直方向长期负载有跳齿风险；齿轮齿条是硬啮合，配合带抱闸电机，断电自锁更放心；
• 齿轮齿条模组精度足够且稳定：斜齿轮啮合重合度高、背隙小，重复定位精度满足视觉检测的工位定位需求（亚毫米级），且长期运行磨损远小于普通正齿轮；
• 90°换向器是点睛之笔：这套方案在模组顶部加了一台 90° 换向的行星减速机，电机水平横放而不是竖在顶上——设备顶部空间本来就紧张（要过相机、要留检修位），横置电机省掉了整整一截高度。

四、组合方案选型表（直接抄作业）

按这个思路，检测设备的运动轴选型可以归纳成一张表：

五、3 个最容易踩的坑

1. 拼接口不打的定位销等于白拼。两段底座拼接如果只靠螺栓，运行半年后拼接口会微错位，滑块过接缝时异响、抖动，成像直接糊。定位销+接缝研磨是必须工序。
2. 限位只装光电、不装机械限位。视觉检测设备一旦光电被粉尘遮挡失灵，滑座会直接撞缸。这套方案里每根轴都是外挂光电 + 机械限位块双保险，成本增加几十块钱，省的是撞机维修的一周。
3. Z 轴选同步带省预算，结果断电下滑砸相机。垂直轴的自锁问题在选型阶段就要算清楚：要么齿轮齿条+抱闸电机，要么同步带加刹车，不能裸奔。

结语

视觉检测设备的直线运动方案，说到底就是一句话：水平长行程交给同步带模组跑速度，垂直短行程交给齿轮齿条模组扛自锁。这套组合在瓶胚检测机上已经验证过节拍和稳定性，同样适用于瓶盖检测、理料、剔除、码垛等包装后段场景。

如果你正在给自己的检测设备选型，欢迎下载我们的产品样册对照参数，同步带模组、齿轮齿条模组、直线导轨都有完整的规格表；拿不准的工况，直接联系我们，把行程、负载、节拍发过来，我们帮你出配置单。
