中佰机器人是苏州的非标直线模组集成方案商。在种子加工与储备的自动化产线上，有一类工位看起来简单，实际上极难用标准件 凑出来：在不同工位之间把圆筒料桶、种箱和周转容器按节拍取、搬、放，并且要在 粉尘环境里连续跑数年不出停机。这类工位标准件凑不出来，正是非标直线模组集成 要解决的问题。
本文以一个中央储备粮体系内种业储备加工中心的取放机构为例，完整拆解一套 桁架龙门双 Z 取放机构的非标直线模组集成方案。这不是一篇产品广告，而是一份 可以把方法照着用的工程记录：工况怎么拆、构型怎么定、精度怎么分配、 周期怎么排、交付要准备哪些文件。
需要说明的是：本文所述项目为非标集成类项目，我方在该项目中承担直线运动 单元的方案设计与供货，配合集成商完成整机交付。客户名称按行业惯例与保密 要求不予披露，文中的工况与数据均为可公开范围内的工程描述。
一、先把工况拆开，而不是先问型号
拿到一个项目，最容易犯的错误是拿到图纸就开始找模组。正确的顺序是先回答四个 问题：包络多大、负载多重、重心在哪、工件处允许多少位移。这四个数不定下来， 任何选型都是猜。
种业储备加工中心这类工位的典型工况拆解如下：
取放对象是圆筒形料桶与种箱，单件重量从十几公斤到几十公斤不等，重心位置 随装载量上下浮动，属于典型的变负载工况。 运动轨迹是跨工位的三轴联动，水平方向需要长距离往复，垂直方向需要把料桶 从取料位提升到过渡高度再下放。 节拍由整线产能决定，往复动作必须在几秒内完成，且要求多次运行之间停位一致， 不能每次落点都有偏差。 环境是粮食与种子加工车间，存在粉尘、碎屑与清洁冲洗要求，导轨与传动件 需要考虑防护与耐脏。 验收方是国有体系单位，除了功能验收，还要看图纸、BOM、检验记录与随机文件， 这一条比技术参数本身更容易卡住项目进度。
把这五条列清楚之后，一个事实就摆出来了：这不是一条轴的选型问题， 而是一个三轴取放机构的集成问题。
二、这张图上能读出的五个技术决定

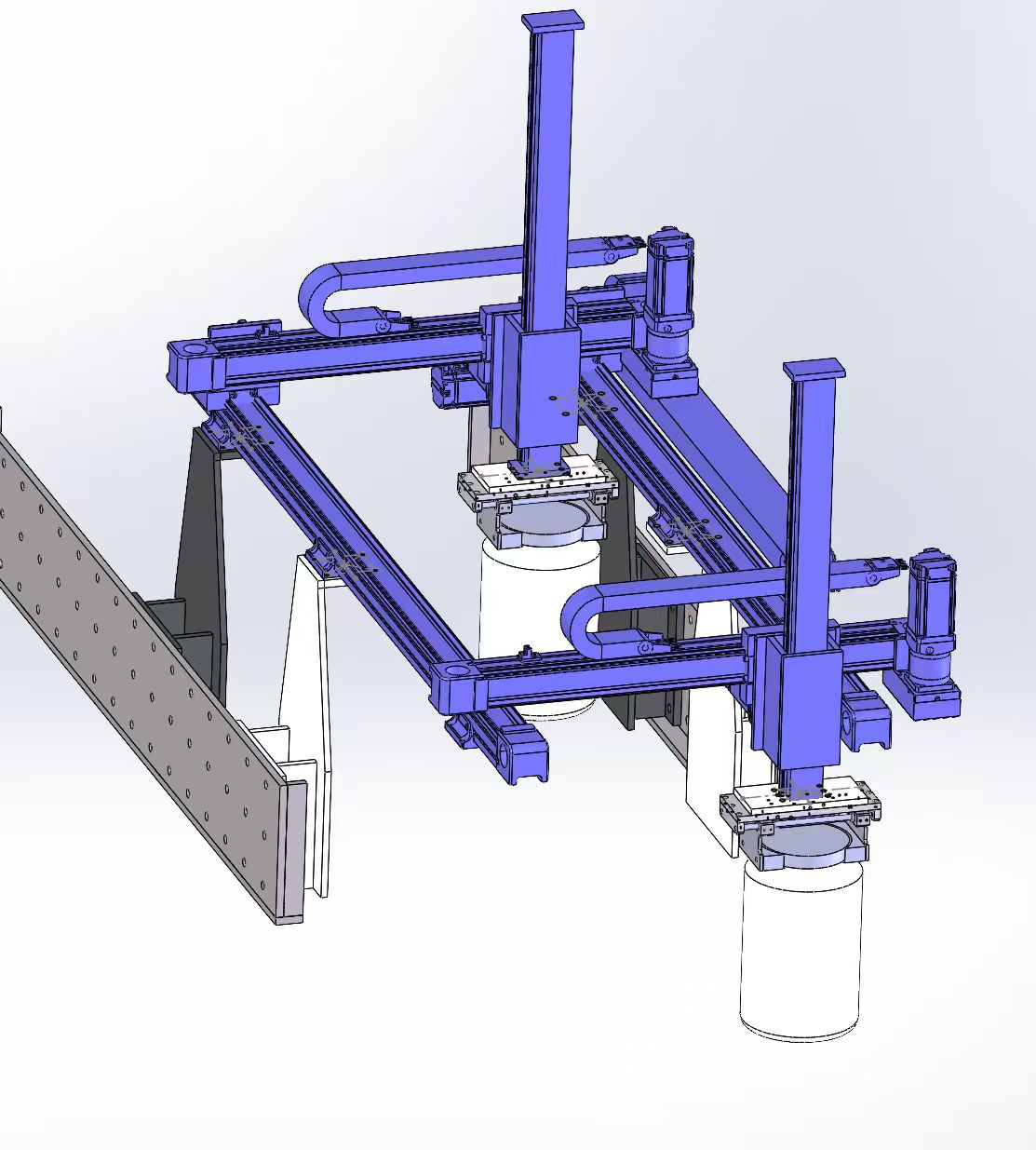

拿到 CAD 装配体的那一刻，方案其实已经写在图里了。以下五点是图纸反映的 真实设计决定，也是决定这套机构成败的地方。
第一，桁架式横梁而不是实心梁。横梁采用上下弦杆加腹杆的桁架构型。跨距在 一米以上的龙门上，实心梁的重量和惯性矩都会迅速恶化，桁架结构用材料换刚度， 在相同重量下的抗弯能力明显更高。这一点在跨度大、工件处挠度有要求时尤其 划算。代价是腹杆与弦杆的节点必须做严格控制，节点加工精度不足，桁架的优势 会被节点处的变形抵消。
第二，双立柱双 Z 轴的独立驱动构型。图中有两组竖直立柱，各自承担一路 Z 轴 运动，两路 Z 之间需要保持相对位置关系。独立驱动的好处是两路轴可以各自 承担不同负载，或在同一时刻处于不同高度，柔性更高；代价是需要解决两根 Z 轴的高度同步问题。
第三，工件处有明确的垂直基准。图中每个滑块下方都有一段圆形的托盘结构， 托着圆筒容器。托盘本身是一个刚度要求很高的零件，它必须在额定负载下保持 平面，否则容器会晃动，取放精度直接失效。多数集成商在画图时会把托盘当成 "附件"，最后发现真正的精度杀手就在这块几十公斤的钢件上。
第四，电机位于行程末端、拖链同轴布置。图中横梁上的直线模组采用电机布置 在行程末端的位置，拖链与轴线平行。这是为了让有效行程全部可用，避免电机 本体吃掉一段行程；同时拖链与轴线同轴可以减小拖链对运动轴的附加侧向负载。
第五，左侧的安装板与支撑件是整体方案的一部分。图中可见带安装孔位的 安装板和三角形支撑件，这说明结构需要与既有平台或输送线对接。这类对接 往往决定了整个机架的安装基准，也决定了后续的精度校准方式。
三、为什么这类工况选同步带模组，而不是丝杆
这个判断在非标集成里最常被追问。结论取决于三个维度：节拍、精度要求、 环境。
同步带模组的优势在节拍和维护。往复速度高、加减速响应快，适合高频取放； 传动效率高，自身发热低；断带属于极端工况，常规工况下运行稳定；结构相对 简单，备件通用，维修窗口短。这三点对需要连续运行的加工线很重要。
丝杆模组的优势在精度保持和自锁。长时间运行后，同步带的张紧力会衰减， 需要定期复校；丝杆在这方面的表现更好。但如果节拍要求高，丝杆的转速与 发热会成为约束，且丝杆的维护成本更高。
判断逻辑可以简单归纳为：高频往复、节拍优先、精度要求中等偏上，选同步带； 低速重载、精度保持优先、要求自锁或垂直防坠，选丝杆。如果两者都不完全匹配， 再考虑齿轮齿条模组。
在本类工况中，绝大多数取放轴最终落在同步带方案上，理由是节拍和维护窗口。
四、刚度与精度分配：这是整篇文章最值钱的部分
很多集成商把精度要求直接写在模组选型表里，比如"要求 ±0.05mm，所以选 高精度模组"。这个做法把两个不同的概念混在了一起。
导轨上的重复定位精度，不等于工件处的定位精度。整机的工件处定位误差， 由四部分叠加：
第一部分是模组自身的重复定位误差，来自导轨、滑块、传动件与装配同轴度。 第二部分是横梁挠度。简支梁在跨中集中载荷下的挠度与跨距三次方成正比， 跨距翻倍，同样的梁大约软八倍。第三部分是工装悬臂。工具或料桶托盘一旦伸出 滑块，跨中载荷就变成了悬臂载荷，静态弯矩显著增大，而模组样本册里不会 写这一条。第四部分是热与结构漂移，连续运行的设备在温升后会有可测量的 位移。
正确的做法是做误差预算，把 ±0.05mm 或客户要求的任何一个总目标，分配到 横梁刚度、模组规格、工装刚度与补偿手段上。这是结构方案，不是采购单。
工程上的建议是把总目标先留出一半给结构，剩下的再分给模组。原因是结构 误差往往在安装后还能靠调整改善，而模组规格一旦选错只能换货。
五、双 Z 轴的同步问题
两组独立驱动的 Z 轴，需要在运动过程中保持高度一致。这个问题有三个层次：
机械层面，两根轴的导轨平行度与安装共面度决定基础一致性。如果安装面本身 不平行，再好的伺服控制也只是在补偿一个几何误差，而且补偿量会随负载变化。
控制层面，两轴的位置指令要来自同一套坐标计算，而不是各自独立给定指令。 更稳妥的做法是对两轴做位置偏差监测，偏差超过设定阈值时报警停机， 而不是继续运行把偏差积累成一次碰撞。
结构层面，如果两路 Z 在运行中负载不同，速度跟随特性会有差异，一快一慢的 结果就是料桶倾斜。这类工况常见于两只料桶重量不一致的情况，解决方案是 在末端执行环节增加导向，而不是靠调速度曲线。
这三层处理完，双 Z 才算真正可用。
六、末端执行：不要轻视那块托盘
图中每个工位的末端是一个托盘结构，托着圆筒容器。它的工程要点有三个：
刚度。托盘在满载下的变形量要小于允许的位移量，否则容器在运动中会晃动， 取放重复性无从谈起。
质量。托盘越重，Z 轴的加速度上限越低，节拍越难达标。合理做法是在满足 刚度的前提下尽量做轻量化，通常比一味加厚钢板更有效。
接口。托盘与料桶的接触方式决定了料桶是否会被损伤。种业产品对包装完整性 有要求，接触面需要考虑软质衬垫与分散受力，避免应力集中。
末端执行是最容易被压缩预算的部分，也是最容易在验收阶段暴露问题的部分。
七、配套细节：拖链、线缆与防护
拖链不是附属件。它既是线缆的载体，也是运动轴的附加负载。选型时需要 核算拖链在满行程内的下垂重量、弯曲半径与寿命周期，并确认拖链是否与轴线 平行、是否存在拖链末端碰撞行程末端的风险。
环境方面，粮食与种子加工车间的粉尘和碎屑对导轨与传动件是有影响的。可选 的做法有三种：选带防护罩的结构、选半封闭或全封闭的模组、或在安装面上 加防尘密封条。选哪种取决于是否需要冲洗、清理的频率与方式。
另外要留出检修空间。国有体系项目的设备往往由不同单位分别负责机械与 电气，模组的安装方式必须让双方都能接近。
八、央企与国企体系项目的交付文件要求
这一节与运动学无关，但它决定项目能不能顺利收尾。
面向中央与国有体系客户的直线运动单元交付，通常需要准备完整的随机文件 与技术档案。常见清单包括：
总装与关键部件图纸、BOM 明细与关键件材质说明、加工与装配检验记录、 出厂测试记录（行程、重复定位精度、空载噪声）、随机备件清单、 维护保养说明与周期、CE 认证文件、专利或知识产权证明材料。
我方在这类项目中的角色通常是非标运动单元的方案设计与供货方，配合集成商 或主机厂完成整机交付。作为制造企业，可提供的资质与能力材料包括：直线 运动模组的完整产品型谱与选型资料、CE 认证文件（M.2026.206.C141163， 有效期至 2031-05-24）、同步带静音模组相关专利、十年直线模组制造经验与 自有工厂的加工装配能力。起订量灵活，可支持单件非标打样。
对项目经验的判断，建议用一句话概括：能不能把客户要的文件在正确的时间 交齐，决定了能不能验收。
九、非标直线模组集成的定制流程与周期
这是最常被问到的问题，也是最容易被含糊回答的问题。下面是我们实际执行的 流程，以及每个阶段做什么、交什么。
第一阶段，工况确认。客户提供包络尺寸、负载与重心、节拍、精度目标、 环境条件与验收要求。这个阶段不接受"差不多"的信息，因为后面所有工作都建立 在它上面。输出是工况确认单。
第二阶段，方案与三维建模。确定构型（龙门、桁架、双立柱或其他）、 轴系分工、模组规格、拖链与线缆方案、末端执行形式。这个阶段的核心是 在三维模型上把所有接口与干涉问题解决掉。输出是方案说明与三维模型。
第三阶段，工程图与节点确认。出图之后必须逐项确认，尤其是桁架节点、 安装基准、检测基准与接口孔位。这个阶段发现的修改成本最低。
第四阶段，选型与采购、加工、同步进行。标准件采购与结构件加工可以并行， 这是压缩周期的关键。
第五阶段，装配与联调。在同一场地完成装配，可以显著减少返工。
第六阶段，出厂测试与文件交付。按客户要求的清单逐项测试并出具记录， 随机文件与备件同步移交。
第七阶段，现场安装与验收配合。远程指导安装、提供调试参数、参与功能验收。
关于周期，要说清楚的是：非标项目的周期不是由加工能力决定的，是由前置条件 决定的。图纸冻结晚一天，周期就往后延一天。客户侧决策与文件审核占用的时间， 通常比制造时间长得多。
同样要说明的是，哪些情况下周期会显著拉长：结构件需要外协表面处理、 客户在方案阶段中途变更工艺要求、需要多轮样机试制、以及验收标准在 设计后期才明确。
把这些前置条件管理好，直线模组定制的时间是可预期的；不去管理它， 再快的工厂也交付不了。
十、这套方案的三个可复用要点
结构优先于选型。先把桁架节点、安装基准与误差预算做对，再谈型号。 顺序反了，精度是靠堆钱堆不出来的。
配置优先于升级。上下料、码垛、搬运这类取放机构，先把基础配置做扎实 （导程、电机配置、拖链、防护），比后期换高配轴更省钱。
资料与文件同步准备。图纸、BOM、检验记录在设计阶段就同步产出， 而不是等要验收了再补。这是国有体系项目最常见的延期原因。
十一、我们提供什么
中佰机器人专注非标直线模组集成与标准直线模组制造，产品覆盖同步带静音 模组、同步带半封闭与全封闭模组、轨道内嵌皮带与丝杆模组、丝杆半封闭 模组、齿轮齿条模组、ZKK 钢制模组、伺服电动缸，以及直线导轨、滚珠丝杆、 花键与工业齿条等传动部件。模组宽度覆盖 40 / 45 / 50 / 60 / 80mm， 有效行程 50~3800mm，重复定位精度最高 ±0.05mm。
如果你的项目卡在标准型号之间——跨距没有标准横梁覆盖、负载超出下一档型号、 安装孔位必须匹配既有机架、节拍要求高但标准件勉强够得着——那正是我们做 非标集成的意义所在。
报价之前，请提供四个数：X / Y 有效行程、龙门跨距、运动负载及其重心 偏移、工件处挠度预算。有时会诚实地告诉你：用标准模组加一个巧妙支架就够， 把钱省下来。
